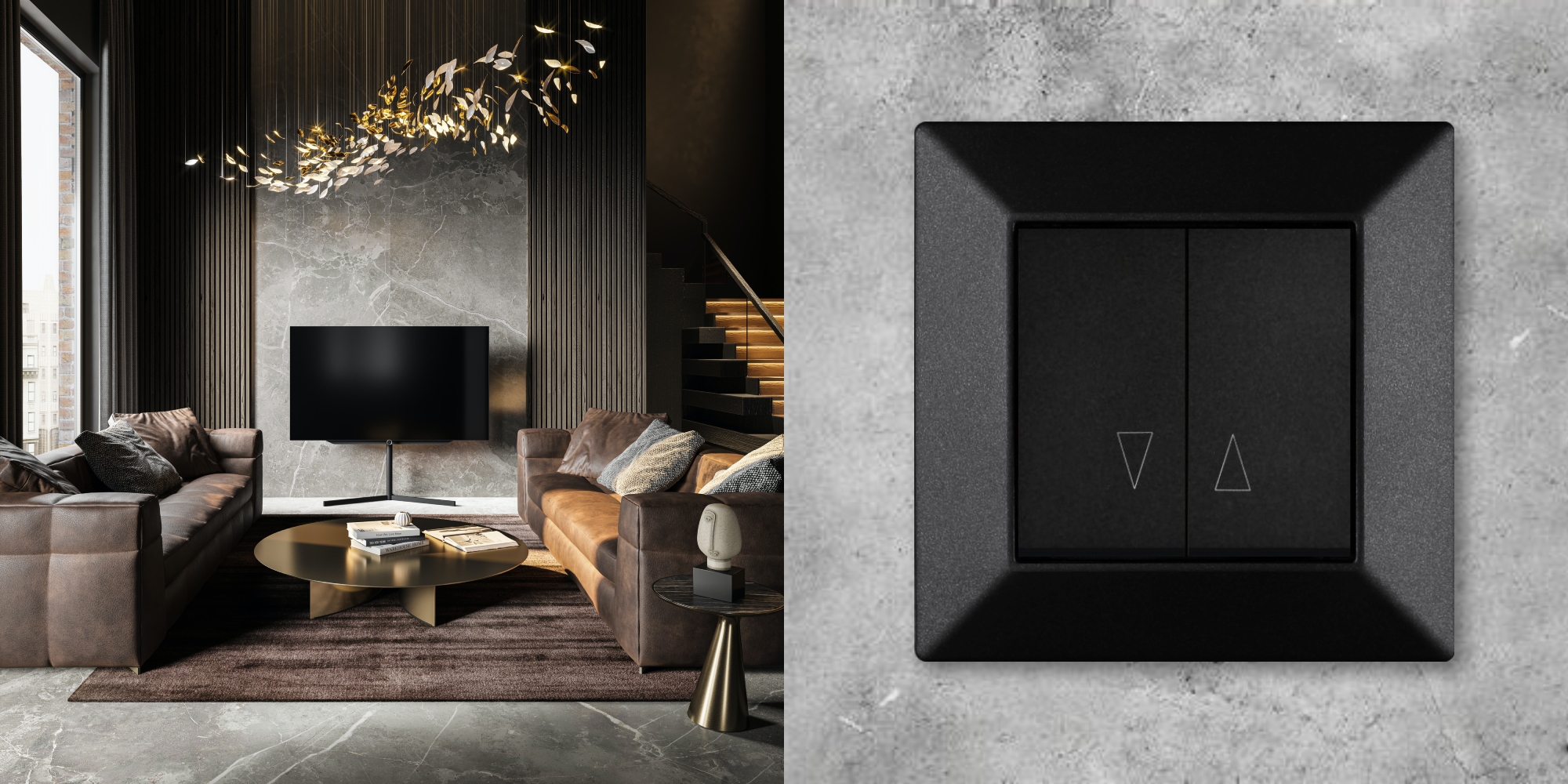

Žaluziový ovladač YK1303B ROYAL od Elhard v matné černé barvě je dvojitý tlačítkový ovladač sloužící k ovládání žaluzií nebo garážových vrat. Pro domovní i kancelářskou elektroinstalaci s montáží do elektroinstalační krabice 68. Šroubové svorky pro připojení vodičů. Pro uchycení do krabic doporučujeme zakoupit samořezné vruty 3x13 mm, sada 2 ks.
Dodává se bez krycího rámečku, možno dokoupit plastový nebo skleněný rámeček ROYAL.
Více o řadě ROYAL:
Řada ROYAL od Elhard se vyznačuje rovnými liniemi a minimalistickým designem. Vypínače a zásuvky ROYAL nabízíme ve 3 barvách: ROYAL bílá, ROYAL černá a ROYAL stříbrná, které můžete vzájemně kombinovat. Hlavní předností řady ROYAL je výběr ze 4 typů krycích rámečků. V nabídce přístrojů jsou všechny základní vypínače a přepínače, tlačítko s LED kontrolkou, žaluziový ovladač, zásuvka 230V/16A, anténní TV zásuvky, datové zásuvky nebo USB A+C nabíječka. Designová řada vypínačů a zásuvek ROYAL nabízí širokou nabídku přístrojů i krycích rámečků, elegantní design, kvalitní provedení, dlouhou životnost, a to vše za skvělou cenu.
Výběr 4 krycích rámečků ROYAL:
K přístrojům Elhard ROYAL můžete dokoupit 4 různé typy krycích rámečků:
1. plastové krycí rámečky ROYAL se zaoblenými hranami;
2. skleněné rámečky ROYAL GLASS se zaoblenými hranami, u kterých je zadní část vyrobena z plastu a přední část je skleněná;
3. plastové rámečky ROYAL PREMIUM se zkosenými hranami;
4. skleněné rámečky ROYAL GLASS ELEGANT s rovnými hranami a chromovým ohraničením kolem přístrojů.
Vícenásobné instalace ROYAL:
U všech 4 typů krycích rámečků nabízíme jednoduché až pětinásobné rámečky ROYAL, které je možné instalovat vodorovně i svisle. Obr.1: Ukázka instalace ROYAL v plastovém dvojrámečku ROYAL; obr.2: ve skleněném dvojrámečku ROYAL GLASS; obr.3: v plastovém dvojrámečku ROYAL PREMIUM; obr.4: ve skleněném dvojrámečku ROYAL GLASS ELEGANT s chromovým rámečkem.
Provedení vypínačů ROYAL:
Montáž vypínačů ROYAL:
Demontáž vypínače Elhard ROYAL:
Pro rozebrání vypínače je nutné nejprve sundat plastové krytky kolébek. Postupujte jemně a opatrně, abyste krytky ani rámeček nepoškrábali. Použití plastových předmětů a zvlášť opatrný postup doporučujeme zejména u chromových rámečků. Použijte např. starou plastovou kreditní kartu, kterou krytky snadno sejmete (obr.1a,1b). Poté je nutné odstranit vnitřní černý rámeček, který drží krycí rámeček v přístroji. K tomuto použijte např. plochý šroubovák, který opatrně vsuňte pod vnitřní rámeček a jemným zatlačením rámeček vycvaknete z přístroje (obr.2). Vnitřní černý rámeček je k přístroji přichycen celkem na 4 místech, proto je nutné tento krok zopakovat v každém rohu.
Technické parametry:
Napětí: 230 V
Maximální proud: 10 A
Druh připojení: šroubová svorka
Druh ovládání: kolébka (tlačítko)
Krytí: IP20
Barva: černá matná
Materiál: kov, plast
Typová řada: Royal, Royal Premium, Royal Glass, Royal Glass Elegant
Šířka přístroje: 71 mm
Výška přístroje: 71 mm
Hloubka přístroje: 44 mm
Montážní hloubka: 31 mm
Krycí rámeček je nutné objednat zvlášť.
