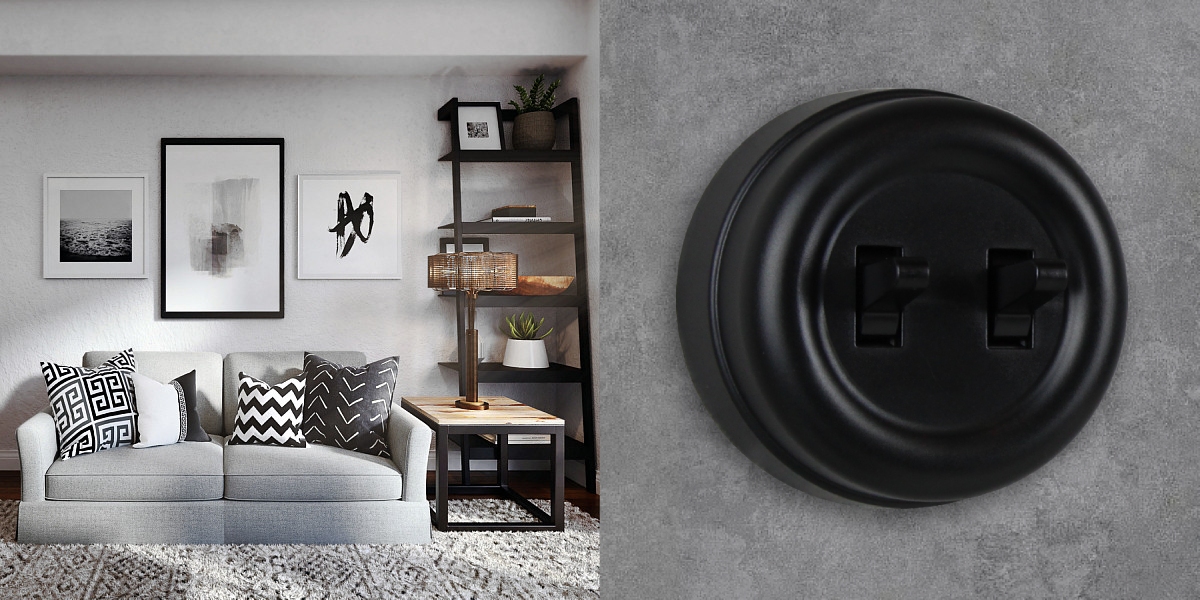

Nástěnný vypínač č.5B (řazení 6+6) Elhard RETRO KLASIK NK1255B v matné černé barvě je kompletní kulatý vypínač s páčkami v retro stylu, určený pro povrchovou montáž.

Vypínač má z vnitřní strany naznačené výřezy pro případ povrchové instalace kabelů (v horní a spodní části).

2.jakost: výrobek má jen drobné nedostatky v barevném odstínu - nejčastěji v místech, kde je plast ztenčený kvůli výřezům pro kabel.

Montáž:
Přišroubujte na zeď plastový montážní rámeček, který tvoří zadní stěnu vypínače. Poté připojte vodiče do jednotlivých svorek a zacvakněte strojek do montážního rámečku. V místě kudy povedete kabel, si v krytce vyřízněte pomocí pilky nebo vrtáku otvor pro kabel a nakonec nasaďte krytku vypínače.

Technické parametry:
Krytí: IP20
Barva: matná černá
Materiál: plast
Napětí: 230 V
Maximální proud: 10 A
Řazení: č.5B (6+6)
Způsob ovládání: 2x páčka
Druh připojení: šroubová svorka
Rozměry: Ø 63 mm
Montážní hloubka: 0 mm
Přesah: 34 mm (48 mm včetně ovládacích páček)

Schéma zapojení střídavého vypínače č.5B (6+6):
