Předpokládáme, že tuto stránku nebudou navštěvovat elektrikáři, ale spíše lidé, kteří potřebují poradit jak zapojit vypínač a nebo neví, jaký vypínač si mají vlastně koupit. Pokusíme se tedy tato zapojení popsat hodně laicky. Stále ale platí, že vypínače a zásuvky musí zapojovat odborník.

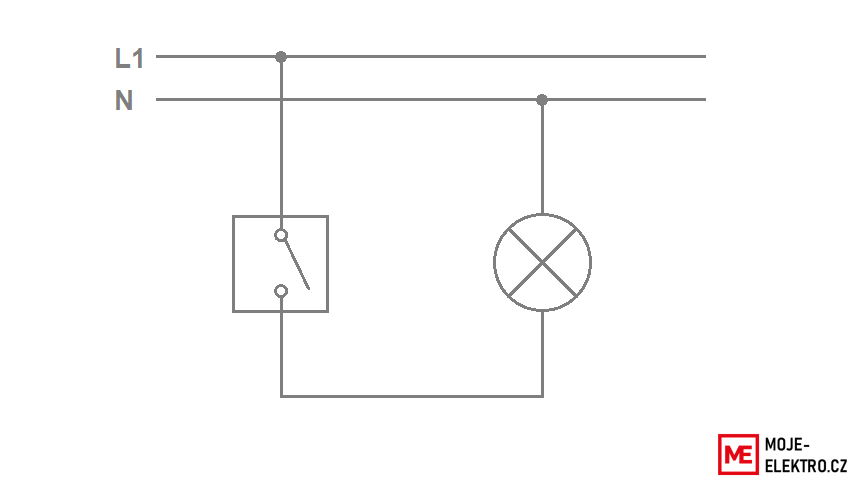

Schéma zapojení jednoduchého vypínače č.1
Jedná se o zapojení nejjednoduššího základního vypínače, kdy vypínačem č.1 ovládáme jedno nebo více svítidel najednou pouze z jednoho místa a jedním vypínačem. Nejčastější použití je místnost s jedním vchodem a s jedním světlem (pokoj, wc, garáž, půda, sklep).
Schéma zapojení schodištového vypínače č.6
Jedná se o zapojení schodištového vypínače, kdy vypínačem č.6 ovládáme jedno nebo více svítidel najednou ze dvou míst. Tzn., že jedním vypínačem na jedné straně svítidlo rozsvítíme nebo zhasneme a na druhé straně místnosti nebo chodby můžeme stejné svítidlo také rozsvítit nebo zhasnout. Nejčastější použití jsou schodiště, chodby anebo místnosti s více vchody. Zjednodušeně lze říct, že na jedné straně si rozsvítím a na druhé straně zhasnu.
Schéma zapojení dvojitého lustrového vypínače č.5
Toto schéma se může hodit např. pokud bude nutná výměna dvojiteho vypínače. Jedná se o zapojení základního dvojitého vypínače, kdy vypínačem č.5 ovládáme dvě svítidla nebo dvě řady svítidel z jednoho místa pouze jedním dvojitým vypínačem. Tzn., že si jedním vypínačem rozsvítíme jednu polovinu světel a druhým vypínačem druhou polovinu světel v místnosti. Možností je opravdu mnoho, můžeme si např. u kuchyňské linky jednou klapkou rozsvítit svítidlo pod linkou a druhou klapkou rozsvítit svítidlo nad linkou. V koupelně lze např. jednou klapkou zapnout ventilátor a druhou klapkou mohu rozsvítit svítidlo nad zrcadlem. Zjednodušeně lze říct, že se jedná a o dva vypínače č.1, které jsou v jednom vypínači a lze takto ušetřit jak místo, tak i peníze.

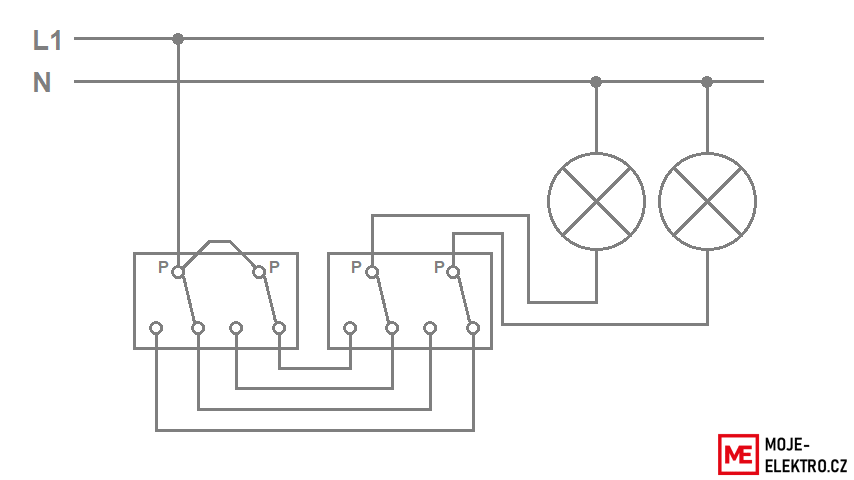

Schéma zapojení dvojitého střídavého vypínače č.5B 6+6
Jedná se o zapojení střídavého dvojitého vypínače, kdy vypínačem č.5B ovládáme dvě svítidla a nebo dvě řady svítidel ze dvou míst. Pro příklad si lze představit, že na chodbě u schodiště máme dvojitý vypínač a jednou klapkou můžeme rozsvítit osvětlení schodiště a druhou klapkou můžeme rozsvítit osvětlení chodby a dalším vypínačem můžeme na druhé straně schodiště nebo chodby tato světla zase zhasnout a nebo rozsvítit. Jako další příklad můžeme uvést, že máme tento vypínač umístěný venku na domě a jednou klapkou můžeme rozsvítit osvětlení cesty ke garáži a druhou klapkou můžeme rozsvítit osvětlení cesty k brance a když si rozsvítíme např. cestu do garáže, tak v případě že dojdeme ke garáži, tak můžeme svítidla dalším vypínačem č.6 na garáží zhasnout a na cestu zpět opět rozsvítit. Zjednodušeně lze říct, že se jedná a o dva vypínače č.6, které jsou v jednom vypínači a lze takto ušetřit jak místo, tak i peníze.

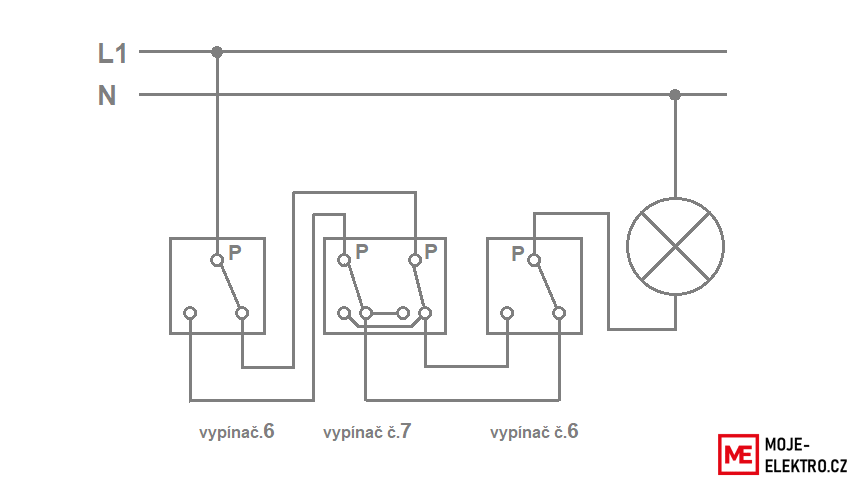

Schéma zapojení křížového vypínače č.7
Zapojení křížového vypínače vypínače č.7 je již velice složité a zjednodušeně lze říct, že se používá vždy mezi dvěma vypínači č.6 na místech, kde potřebujeme ovládat svítidla ze tří a více míst. Pro příklad si tedy představte, že máte dlouhou chodbu a potřebujete jí rozsvěcet anebo zhasínat na začátku, uprostřed a i na konci. Anebo máte chodbu, do které se vchází ze tří pokojů a u každých dveří si chcete na chodbě rozsvítit anebo zhasnout. Nebo ještě si lze představit, že máme osvětlení zahrady a tato svítidla chcete ovládat jak vypínačem na domě, tak třeba dalším ovladačem u branky a i dalšími vypínači v altánu a na garáži. A právě v těchto případech použijete vypínače č.7, které budou umístěné mezi dvěma vypínači č.6.

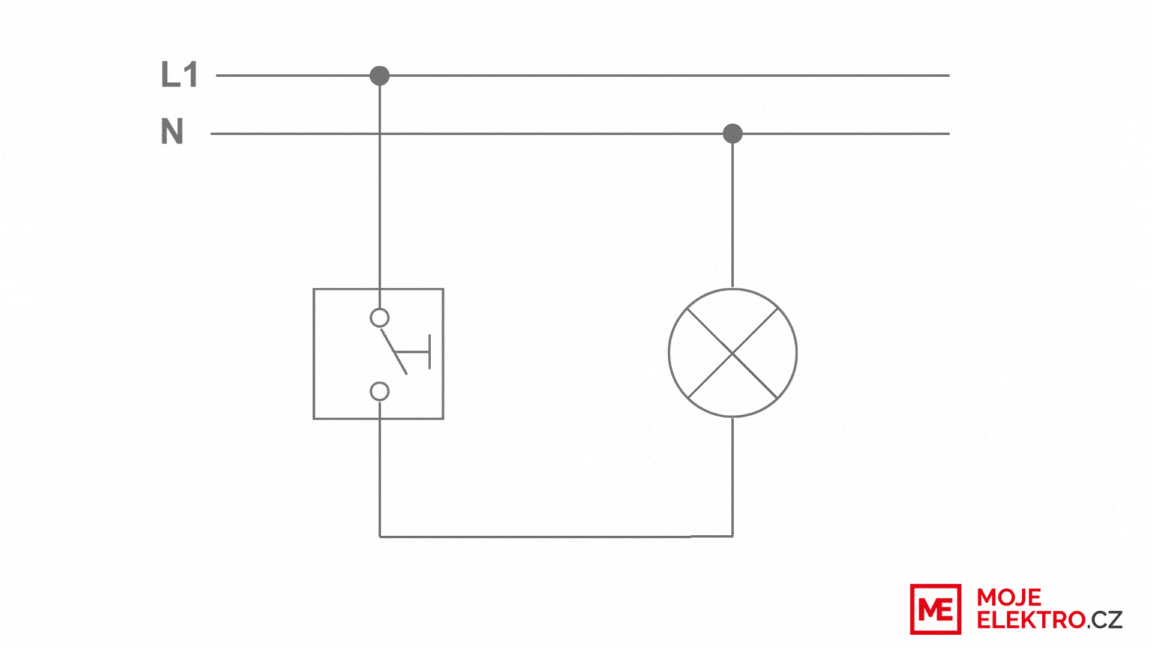

Schéma zapojení tlačítka č.1/0
Konstrukčně vychází tlačítko č.1/0 z běžného vypínače č.1, má tedy dvě svorky. Oproti vypínači má tlačítko pružinu, která po uvolnění vrací ovládací kolébku zpět do původní polohy. Funkční rozdíl spočívá v tom, že tlačítko je sepnuté pouze v okamžiku stisku – po jeho uvolnění se obvod automaticky přeruší. Tento typ ovládání se běžně používá např. pro domovní zvonky nebo pro spouštění ventilátorů s časovým doběhem. Velmi rozšířené je i použití v chodbách nebo na schodištích, kde tlačítko slouží ke spuštění časového spínače schodišťového automatu.
