Alfou a omegou na stavbě nebo při rekonstrukci domu je správně navržená a zapojená elektroinstalace. Jejím naprostým základem je elektrický rozvaděč. Ačkoliv se pro laika může zdát jako pouhá skříň plná drátů a páček, ve skutečnosti jde o klíčový prvek celého systému, který rozděluje elektrickou energii do jednotlivých elektrických okruhů a zároveň zajišťuje jejich jištění a ochranu.
Důležité varování: Jakékoliv práce na elektrickém zařízení, včetně zapojování rozvaděčů, jsou vysoce rizikové. Podle platné legislativy (nařízení vlády č. 194/2022 Sb., dříve vyhláška 50/1978 Sb.) smí tyto činnosti provádět výhradně osoba s příslušnou elektrotechnickou kvalifikací.
Tento článek neslouží jako návod pro svépomocnou montáž, ale jako průvodce, který vám pomůže pochopit, jak celý systém funguje a co práce profesionálního elektrikáře obnáší.
Co je to rozvaděč a jaké jsou jeho typy?
V obecném smyslu je rozvaděč skříň, která obsahuje jednotlivé elektrické komponenty, jako jsou jističe, vypínače a ochranné prvky. Jeho primární funkcí je správný, bezpečný a spolehlivý rozvod elektrické energie do jednotlivých míst v objektu. V typickém rodinném domě či na stavbě se setkáte s několika druhy rozvaděčů a každý z nich má svou specifickou roli:
1. Elektroměrový rozvaděč
Tato elektrická skříň je určená:
- k měření spotřeby elektrické energie
- připojení objektu k distribuční síti
Slouží jako bezpečné a přístupné místo pro hlavní jistič a samotný elektroměr. Zpravidla se umísťuje na snadno přístupném místě, ideálně u hranice pozemku. Jeho zaplombovaná část je vyhrazena výhradně pro distribuční společnost.
2. Hlavní rozvaděč
Je centrálním uzlem elektroinstalace uvnitř budovy, který přijímá elektrickou energii z hlavní přípojky a rozděluje ji do celého objektu. Právě o něm se mluví jako o "srdci" domu, odkud se proud dále větví do jednotlivých okruhů (světla, zásuvky, spotřebiče) a nachází se v něm hlavní bezpečnostní prvky.
3. Podružný rozvaděč
Jedná se o elektrickou rozvodnou skříň, která slouží k dalšímu rozdělení elektrické energie a jištění okruhů v konkrétní části budovy. Je napájen hlavním přívodem z centrálního (hlavního) rozvaděče. Typicky ho najdete v patře domu, v garáži nebo v dílně, což šetří metry kabeláže.
4. Stavební rozvaděč
Specifický typ rozvaděče, který zajišťuje energii během výstavby a slouží k napájení nejrůznějších přístrojů, které jsou při stavbě potřeba. Je konstruován tak, aby odolal nepříznivým vlivům počasí i mechanickému namáhání na staveništi. Podle přísné normy ČSN EN 61439 musí splňovat náročné bezpečnostní podmínky pro venkovní provoz.
V naší nabídce najdete buď prázdné zásuvkové skříně, které si můžete osadit zásuvkami 230V/400V a vlastními přístroji anebo můžete zakoupit již hotové zapojené zásuvkové skříně se zásuvkami i jističi, případně i s proudovým chráničem. Tyto rozvaděče dodáváme včetně průvodní dokumentace, tzn. že obsahuje: štítek rozvaděče, návod k obsluze, protokol o kusové zkoušce, ES prohlášením o shodě a schéma zapojení.
Technické vybavení rozvaděčů: Co skrývají uvnitř?
Vzhled a obsah rozvaděče se liší podle jeho funkce a také podle toho, jakými technologiemi je dům vybaven.
Co obsahuje elektroměrový rozvaděč?
Vzhledem k tomu, že slouží pro potřeby distribuce a fakturace, jeho vnitřek podléhá přísným pravidlům. Standardně obsahuje:
- Hlavní jistič před elektroměrem: Určuje maximální odebíraný proud a chrání síť před přetížením.
- Samotný elektroměr: Zařízení dodávané distributorem pro měření spotřebované elektřiny.
- Hlavní vypínač elektroinstalace (případně přepínač/odepínač sítí pro FVE): Klíčový prvek pro manuální a bezpečné odpojení celého objektu od přívodu elektřiny.
- K čemu slouží při FVE: Pokud dojde k výpadku distribuční sítě a hybridní systém přejde do tzv. ostrovního režimu (čerpá energii z baterií a panelů), tento prvek musí dům bezpečně a galvanicky oddělit od vnější sítě.
- Proč je to nutné: Zabraňuje tomu, aby se vámi vyrobená elektřina vracela z domu zpět do distribuční sítě, což by mohlo smrtelně ohrozit techniky, kteří právě pracují na opravě spadlého vedení.
- Přijímač HDO: Zařízení pro hromadné dálkové ovládání (přepínání mezi vysokým a nízkým tarifem).
- Svorkovnice: Pro spolehlivé připojení silových kabelů.
- Součásti bytového (hlavního) rozvaděče.
Co obsahuje domovní nebo bytový rozvaděč?
V domovním rozvaděči najdete moderní prvky zajišťující komfort a bezpečí:
- Jističe: Chrání jednotlivé okruhy (zásuvky, světla) před přetížením a zkratem.
- Proudové chrániče: Bezpečnostní prvek, který okamžitě odpojí okruh od sítě, pokud zaznamená únik proudu (např. při dotyku člověka s živou částí).
- Svodiče přepětí: Chrání elektroniku a spotřebiče před účinky úderu blesku nebo přepětí v síti.
Co musí obsahovat staveništní rozvaděč?
V drsných podmínkách stavby je bezpečnost na prvním místě. Norma vyžaduje:
- Hlavní vypínač s funkcí nouzového zastavení (tzv. "STOP" tlačítko).
- Proudové chrániče pro všechny dostupné zásuvky.
- Nadproudové ochrany (jističe) pro jednotlivé zásuvkové okruhy.
- Přívodní svorky pro smyčkování a robustní zásuvkovou výbavu.
- Odolné krytí (minimálně IP44) proti stříkající vodě a prachu.
Jak zapojit rozvaděč? (Teoretický postup elektrikáře)
Zapojení rozvaděče není o náhodném spojování vodičů. Je to precizní proces, který se drží jasně daných standardů:
- Návrh a projektová dokumentace: Projektant spočítá celkový příkon objektu, navrhne selektivitu jištění a určí počet okruhů. Bez projektu nelze rozvaděč legálně ani bezpečně sestavit.
- Výběr správné skříně a jištění: Volí se vhodná skříň (nástěnná/podomítková) s ohledem na instalované přístroje. Podle norem by v rozvaděči mělo vždy zůstat minimálně 30 % volného místa. Tato kapacitní rezerva slouží nejen pro budoucí rozšiřování elektroinstalace (např. připojení fotovoltaiky, tepelného čerpadla či nabíječky na elektromobil), ale je naprosto zásadní také kvůli teplotním vlivům. Přístroje pod proudem generují teplo a volný prostor zajišťuje správnou cirkulaci vzduchu, čímž brání nebezpečnému přehřívání komponentů.

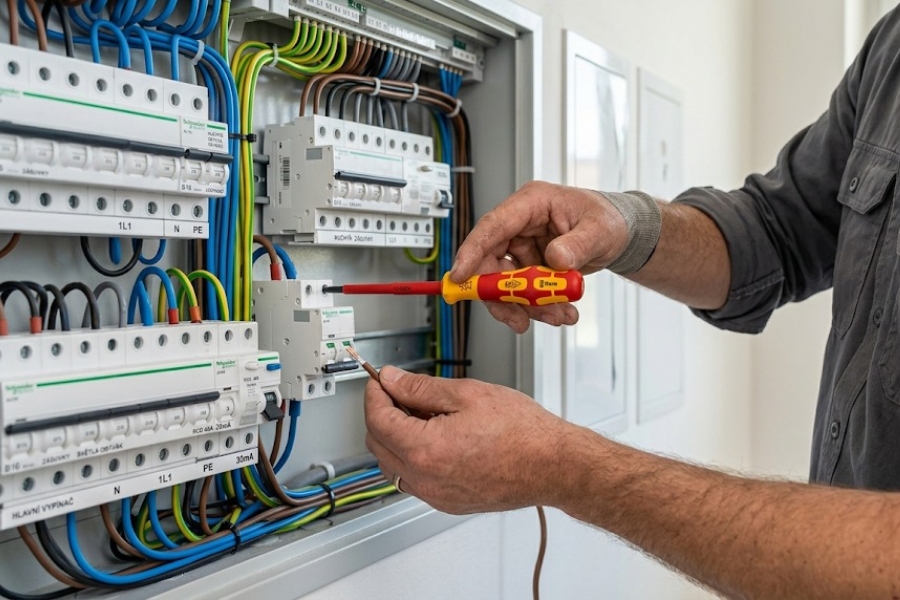

- Instalace komponent a jejich propojení: Elektrikář upevní přístroje na DIN lišty a propojí je. Přísně dodržuje barevné kódování vodičů – fázové (L) vedou proud, nulový (N) slouží pro návrat proudu a ochranný (PE) zajišťuje uzemnění a bezpečnost.
- Důležitost označení obvodů: Přehlednost a rychlá orientace jsou v případě poruchy klíčové. Každý jistič a modul v rozvaděči musí být jasně označen. V praxi se jednotlivé prvky v řadách často označují čísly, přičemž na vnitřní straně dvířek rozvaděče je umístěna přehledně vypsaná legenda, která přesně definuje, co které číslo jistí (např. 1 – Zásuvky obývací pokoj, 2 – Osvětlení kuchyň atd.). Součástí dokumentace uvnitř skříně bývá i samotné schéma zapojení.

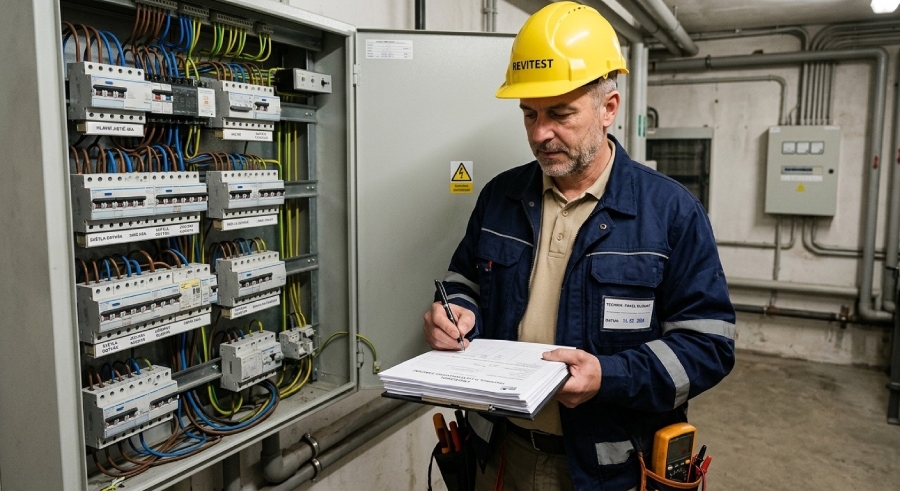

- Nutnost revize před připojením pod napětí: Po zapojení nastupuje revizní technik s měřicími přístroji. Ověří správnost zapojení a funkčnost ochranných prvků. Teprve po vystavení kladné "revizní zprávy" je rozvaděč připojen k distribuční síti.
Shrnutí a tipy na závěr
Kvalitně zapojený rozvaděč je investicí do bezpečí i vašeho klidného spánku. Hledáte spolehlivé jističe, proudové chrániče nebo kompletní rozvaděčové skříně? Prohlédněte si naši kompletní nabídku rozvaděčů, jističů nebo kabelů.
1. Tip: Pravidlo "jedné značky" v řadě
Každý výrobce jističů má trochu jinak vysoko svorky pro propojovací hřebenové lišty. Jakmile se značky namíchají (např. Eaton, Schneider a Noark), propojovací lišta většinou nesedí rovně, spoje se špatně dotahují a vzniká tam přechodový odpor (riziko zahřívání). Držet se jedné značky v celém rozvaděči je profesionální standard.
2. Tip: Kam domovní rozvaděč (ne)patří
Lidé mají často dojem, že jim bytový rozvaděč kazí design a nejraději by ho někam schovali. Pokud je to možné, domluvte se předem s elektrikářem na jeho velikosti i umístění. Platí, že před rozvaděčem musí být vždy volný prostor minimálně 80 cm, aby k němu byl v případě nouze okamžitý přístup. Také nesmí být zastavěný těžkým nábytkem a dvířka se musí dát otevřít minimálně do úhlu 90° (ideálně více). Pokud rozvaděč bude v zakázaném prostoru (např. koupelna, WC), revizní technik neschválí elektroinstalaci a distributor nepřipojí k síti.
3. Tip: Plast nebo plech?
Do sádrokartonových příček a pro menší byty stačí celoplastové zapuštěné nebo nástěnné rozvodné skříně. Pro velké rodinné domy, kde je jističů hodně, se už vyplatí sáhnout po rozvaděčích s plechovými dveřmi a rámem – jsou robustnější, nekroutí se pod váhou kabelů a lépe vypadají v interiéru.
4. Tip: Jednofázový nebo třífázový rozvaděč?
Jednofázové rozvaděče (230 V) jsou vhodné pro menší objekty, jako např. byty nebo chaty, kde se topí plynem/pevnými palivy a vaří na plynu. Stačí pro běžné domácí spotřebiče, světla a zásuvky. Tři fáze (400 V) jsou nezbytné, pokud v domě plánujete indukční varnou desku, tepelné čerpadlo, elektrokotel, saunu, fotovoltaiku nebo nabíječku na elektromobil.
