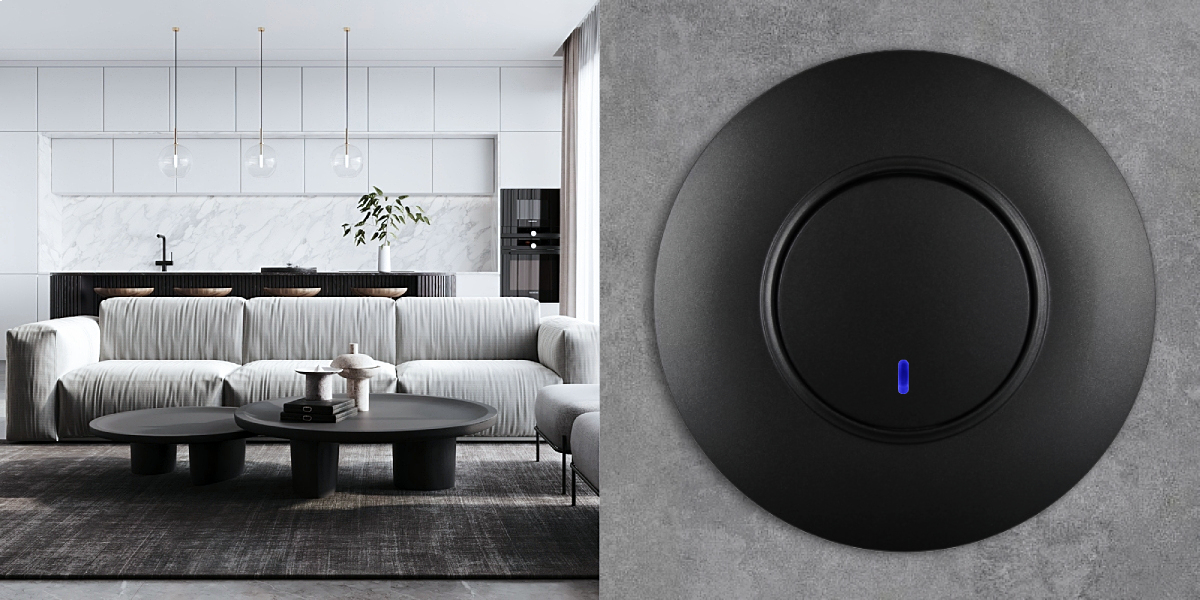

Kulatý vypínač s LED Elhard RONDO RD1086B řazení č.6So v matné černé barvě je střídavý schodišťový vypínač s montáží do elektroinstalační krabice typ 68. Uchycení přístroje pomocí čelistí a šroubů. Připojovací vodiče jsou upevněny šroubovací svorkou. Pro uchycení do krabic doporučujeme zakoupit samořezné vruty 3x13 mm, sada 2 ks.
Řazení So: LED kontrolka svítí při vypnutém stavu vypínače a zlepšuje tak orientaci ve tmě.
Dodává se bez krycího rámečku, možno dokoupit plastový nebo skleněný rámeček RONDO.
Více o řadě RONDO:
Pro řadu RONDO od Elhard jsou typické kulaté přístroje, které nabízíme ve 3 barvách: RONDO bílá, RONDO černá a RONDO stříbrná. V nabídce jsou všechny základní vypínače a přepínače, žaluziový ovladač, zásuvka 230V/16A, anténní zásuvka, internetová zásuvka nebo USB-C nabíječka. Designová řada vypínačů a zásuvek RONDO nabízí netradiční kombinace tvarů i materiálů, kvalitní provedení, dlouhou životnost, a to vše za skvělou cenu.
Výběr 3 krycích rámečků RONDO:
K přístrojům Elhard RONDO můžete dokoupit 3 různé typy krycích rámečků:
- kulaté plastové rámečky
- hranaté plastové rámečky
- hranaté skleněné rámečky
Výběrem kulatých krycích rámečků zdůrazníte celkový kulatý tvar vypínačů nebo zásuvek RONDO. Pokud toužíte po netradičním spojení, pak kombinací rovných linií hranatého rámečku s kulatým přístrojem zaručeně upoutáte pozornost. Obr.1: Dvojitý vypínač RONDO a kulatý plastový rámeček; obr.2: hranatý plastový rámeček; obr.3: skleněný rámeček.
Vícenásobné instalace RONDO:
U všech 3 typů krycích rámečků nabízíme jednoduché až pětinásobné rámečky RONDO, které je možné instalovat vodorovně i svisle. Obr.1: Ukázka instalace RONDO v kulatém plastovém trojrámečku; obr.2: v hranatém plastovém trojrámečku; obr.3: ve skleněném trojrámečku.
Provedení vypínačů RONDO:
Montáž vypínače RONDO:
Demontáž vypínače RONDO:

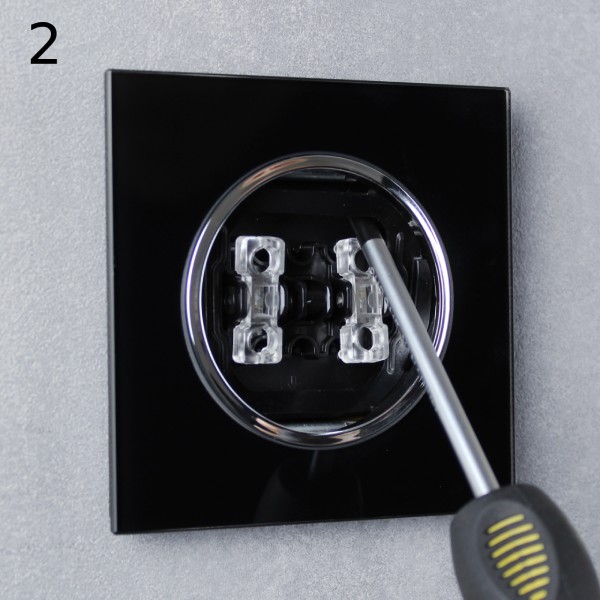

Pro rozebrání vypínače je nutné nejprve sundat plastové krytky kolébek. Postupujte jemně a opatrně, abyste krytky ani rámeček nepoškrábali. Použití plastových předmětů a zvlášť opatrný postup doporučujeme zejména u chromových rámečků. Použijte např. starou plastovou kreditní kartu, kterou krytky snadno sejmete (obr.1a,1b). Poté je nutné odstranit vnitřní černý rámeček, který drží krycí rámeček v přístroji. K tomuto použijte např. plochý šroubovák, který opatrně vsuňte pod vnitřní rámeček a jemným zatlačením rámeček vycvaknete z přístroje (obr.2). Vnitřní černý rámeček je k přístroji přichycen celkem na 4 místech, proto je nutné tento krok zopakovat v každém rohu.
Technické parametry:
Napětí: 230 V
Maximální proud: 10 A
Druh připojení: šroubová svorka
Druh ovládání: kolébka
LED kontrolka: modrá
Krytí: IP20
Barva: černá matná
Materiál: kov, plast
Typová řada: Rondo, Rondo Glass
Rozměry: 71 x 71 x 44 mm
Montážní hloubka: 31 mm
Krycí rámeček je nutné objednat zvlášť.
Schéma zapojení střídavého vypínače č.6:
Prohlášení o shodě
