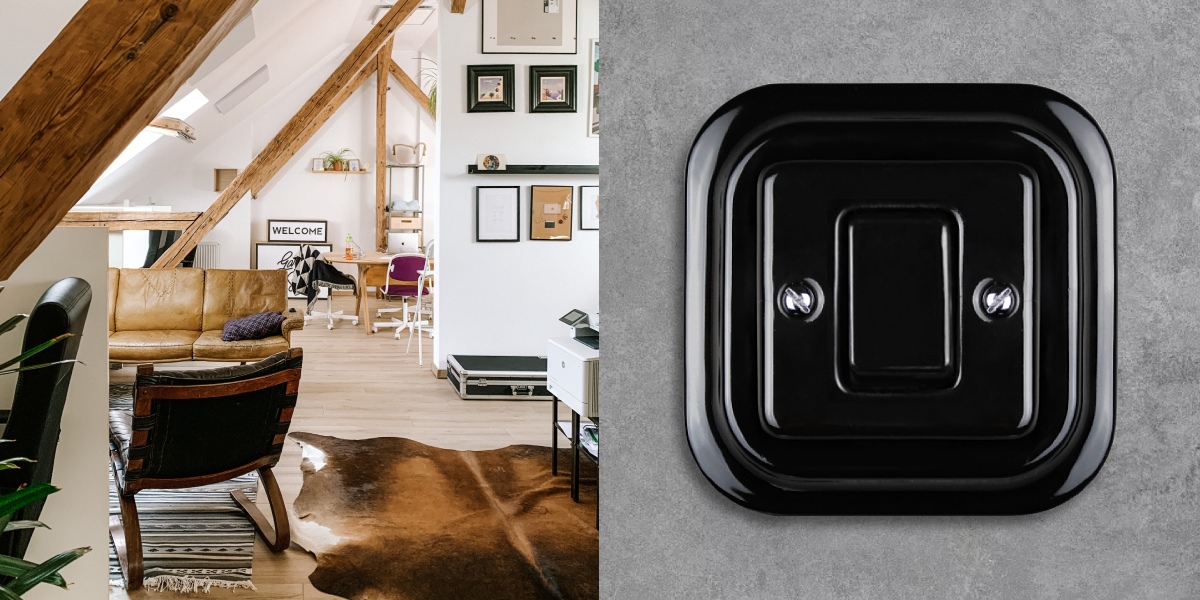

Hranatý keramický vypínač se širokou kolébkou řazení č.7 křížový Elhard RETRO KERAMIK KV1377B je černý keramický vypínač v retro stylu. Vypínač je určený pro domovní i kancelářskou elektroinstalaci s montáží do elektroinstalační krabice 68. Je vyrobený z glazurované keramiky v černé barvě.

Dodává se bez rámečku, možno dokoupit hranatý keramický rámeček RETRO KERAMIK.

Pro vícenásobné instalace nabízí řada RETRO KERAMIK hranatý keramický dvojrámeček a trojrámeček.

Zapojení:
Aby vznikl křížový vypínač č.7, je potřeba propojit svorku L1 z pravého sloupce svorkovnice s levou svorkovnicí L2, a současně z levé svorkovnice L2 s pravou L1 (viz obrázek). Další vodiče připojte podle schématu zapojení dole na stránce. Přívod je na vypínači označený jako COM.

Více o řadě RETRO KERAMIK:

Keramické retro vypínače a zásuvky RETRO KERAMIK od Elhard vás vrátí zpět v čase a dodají Vašemu interiéru noblesu a vznešenou eleganci. Jsou vyrobené z kvalitní keramiky, která je povrchově glazovaná a má dlouhou životnost. Keramické vypínače mají kulatý nebo hranatý tvar a nabízíme je ve 2 barvách: bílé a černé.

Keramické vypínače si můžete vybrat v provedení s klapkou (kolébkou), otočné nebo s páčkou, která vypínačům dodává ten správný retro design. Každý zákazník si může vybrat přesně takový vypínač, který bude nejvíce odpovídat jeho stylu a potřebám.

Výběr ze 3 typů vypínačů RETRO KERAMIK:

Podle způsobu montáže nabízíme kulaté retro vypínače buď jako zapuštěné přístroje s montáží do elektroinstalační krabice nebo jako nástěnné přístroje určené pro povrchovou montáž. Zapuštěné přístroje jsme rozdělili podle barvy na řady KERAMIK bílá a KERAMIK černá, nástěnné vypínače a zásuvky můžete vybírat v kategorii KERAMIK nástěnné bílé a KERAMIK nástěnné černé.

Kulaté keramické vypínače a zásuvky RETRO KERAMIK nabízíme buď jako kompletní přístroje s kulatým keramickým či dřevěným rámečkem, nebo jako samostatné přístroje vhodné pro instalaci do vícenásobných rámečků. K hranatým keramickým vypínačům a zásuvkám nabízíme pouze keramické hranaté rámečky. Řada RETRO KERAMIK zahrnuje všechny běžné vypínače a přepínače, klasickou zásuvku 230V/16A, ale také zásuvky pro moderní instalace, tj. anténní TV-R-SAT zásuvku, datovou zásuvku nebo USB zásuvku.

Ukázka vícenásobné instalace RETRO KERAMIK:

Každý výrobek z řady RETRO KERAMIK je jedinečný, a proto na něm lze najít jisté odchylky a nerovnosti. Právě to dodává ale každému kousku jeho hodnotu a originální vzhled. Dodejte svému interiéru retro atmosféru s vypínači a zásuvkami RETRO KERAMIK od Elhard. Překvapí vás nejen svou kvalitou a příznivou cenou, ale především širokou nabídkou přístrojů, krycích rámečků a příslušenství.

Technické parametry:
Krytí: IP20
Barva: černá
Materiál: keramika
Způsob ovládání: široká kolébka
Napětí: 230 V
Maximální proud: 10 A
Druh připojení: šroubová svorka
Rozměry: 91 x 91 mm
Montážní hloubka:11 mm
Přesah: 27 mm

Schéma zapojení křížového vypínače č.7:
