Přístroj stmívače ABB 6523 UR-104-500 2CKA006512A0354 pro regulovatelné LED žárovky, pro otočné ovládání a tlačítkové spínání. Stmívač typu 6523 UR-104 slouží k regulování jasu stmívatelných světelných zdrojů ve spojení s krytem pro otočné ovládání a s rámečkem.
Nastavitelná minimální a maximální úroveň jasu.
Nehlučný provoz díky technologii MOS-FET.
Elektronická pojistka proti zkratu a přetížení.
Pro stmívatelné retrofitové LED žárovky (LEDi) na 230 V AC nebo napájené z vinutých či elektronických transformátorů.
Pro vakuové a halogenové žárovky na 230 V AC nebo napájené z vinutých či elektronických transformátorů.
Pro stmívatelné halogenové úsporné žárovky.
Retrofitové LED zdroje a obyčejné žárovky je možné kombinovat.
Manuálně nastavitelný režim fázové regulace na náběžné nebo sestupné hraně.
Lze kombinovat s přepínačem řazení 6, popř. 6 a 7 (pomocí přepínačů lze svítidla pouze spínat, ovládat jas není možné).
Vestavná hloubka: < 20 mm
Řazení: 6
Přístroj je optimalizován pro regulovatelné retrofitové zdroje s integrovaným předřadníkem (tzv. LED žárovky, někdy označované také jako LEDi). Lze regulovat stmívatelné LED žárovky různých výrobců – nutno otestovat. Používejte pouze takové světelné zdroje, které jsou označeny jako stmívatelné, např. DIMMABLE, DIM. Přístroj není vhodný pro přímé stmívání LED pásků, panelů, čipů a podobných světelných zdrojů, pokud výrobcem nejsou určeny k fázové regulaci nebo neobsahují fázově regulovatelný napájecí zdroj či předřadník.
min. 2 W/V·A, max. 100 W/V·A pro stmívatelné LED žárovky na 230 V AC (charakteristika L)
min. 2 W/V·A, max. 200 W/V·A pro stmívatelné LED žárovky na 230 V AC (charakteristika C)
min. 10 W/V·A, max. 100 W/V·A pro stmívatelné mn LED žárovky (se zdrojem L)
min. 10 W/V·A, max. 200 W/V·A pro stmívatelné mn LED žárovky (se zdrojem C)
min. 10 W/V·A, max. 100 W/V·A pro stmívatelné mn LED žárovky (se zdrojem LC)
min. 10 W, max. 360 W pro vakuové a halogenové žárovky na 230 V AC
2vodičové připojení (pro zátěže < 10 W/V·A se doporučuje 3vodičové připojení s využitím svorky N).
230 V AC, 50/60 Hz
Upevnění šrouby.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Při použití vinutého transformátoru max. zatížitelnost klesne cca o 20 %.
Při použití elektronického transformátoru max. zatížitelnost klesne cca o 5 %.
Při teplotě okolí vyšší než 35 °C zatížitelnost klesá (cca o 3 % / °C).
Kryt může být osvětlen doutnavkou (doutnavka se objednává samostatně nebo je součástí dodávky krytu, v závislosti na designové řadě).

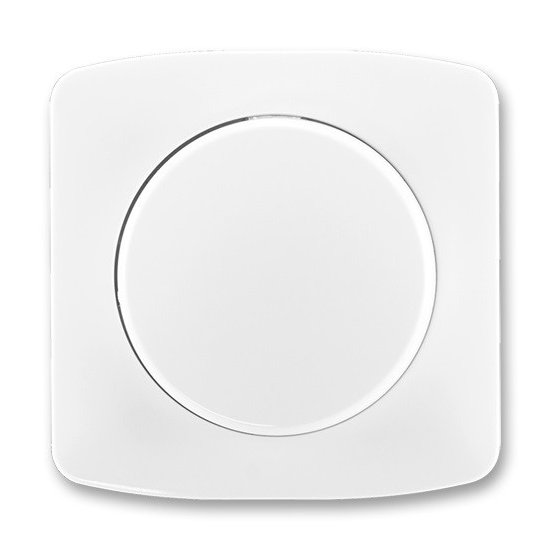

Kompletní stmívač Tango se skládá ze 3 částí:
